Kuchenka outdoorowa Fastboil Highlander

Ogólny opis

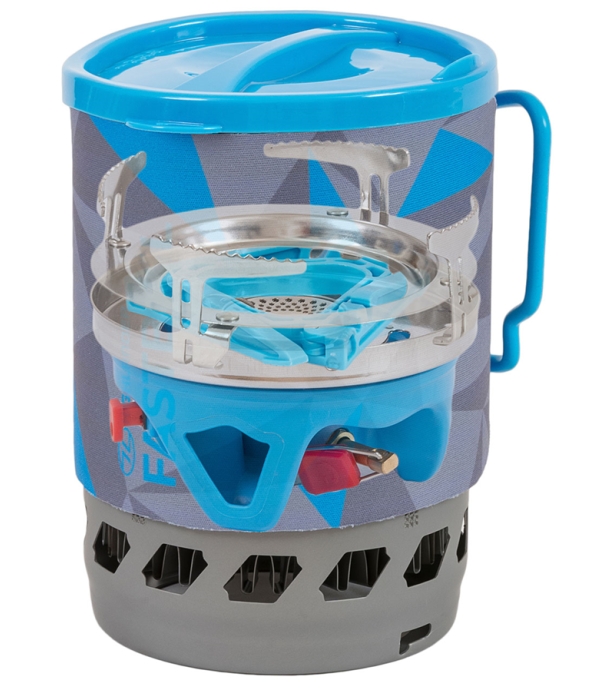

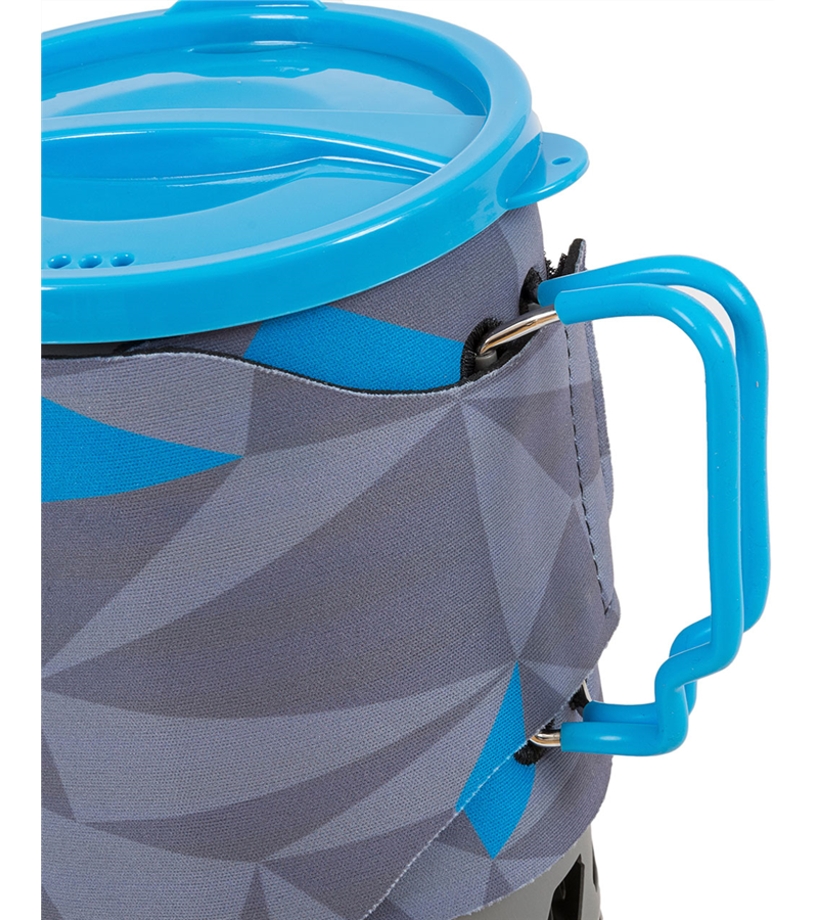

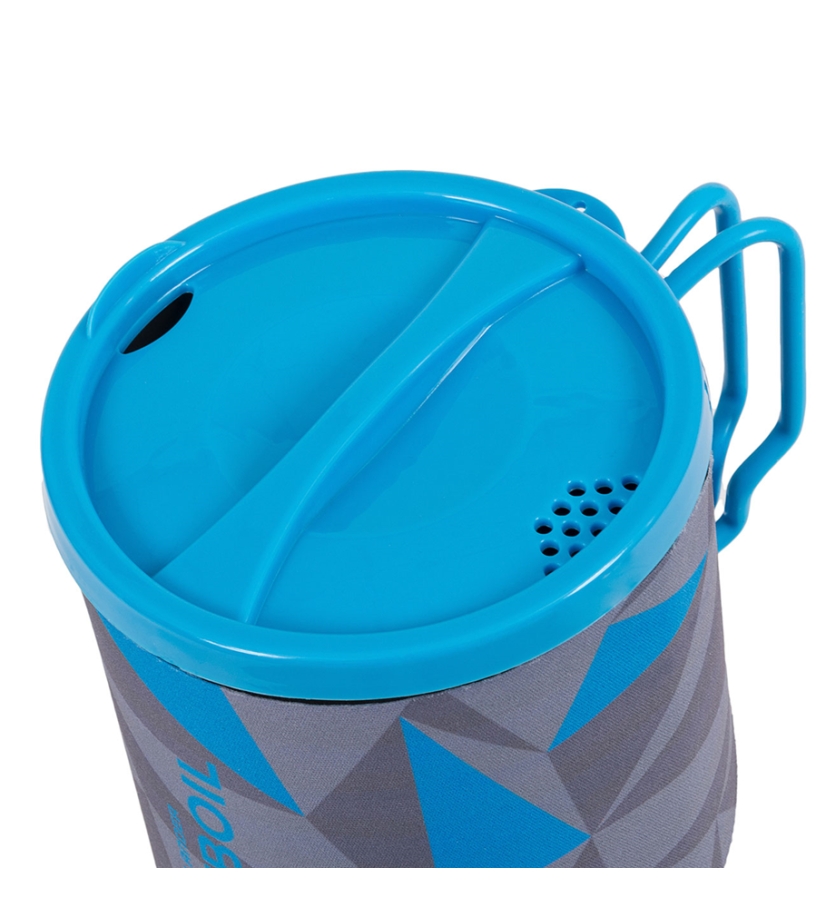

Już sama nazwa sugeruje, że jest to kuchenka o dużej wydajności. Zarówno wysokiej jakości kuchenka, jak i pojemnik z wymiennikiem ciepła i ciągiem pozwalają na szybkie przygotowanie gorącego napoju. Dzięki temu systemowi straty ciepła są minimalne, a gotowanie szybsze. Konstrukcja przystosowana jest do umieszczenia zdemontowanego piecyka w garnku. Dzięki temu kuchenka jest zabezpieczona przed uszkodzeniami i nie zajmuje dużo miejsca w plecaku. W skład systemu wchodzi kuchenka, pojemnik z uchwytem, ​​stojak pod kuchenkę na większe pojemniki, stabilizator kartusza. Pojemnik chroniony jest neoprenową osłoną, która jednocześnie pełni funkcję izolacji, zapalnika piezoelektrycznego, składanych uszu z silikonową osłoną, pokrywy transportowej. Pojemność pojemnika: 1,1 l Płyta: 130 mm Waga: 570 g Wymiary po zapakowaniu: 13 x 18,5 cm

Instrukcja obsługi kuchenki Blade Fastboil MK II
Przed podłączeniem pieca do kartusza gazowego należy dokładnie przeczytać niniejszą instrukcję obsługi. Instrukcję należy starannie zachować do ewentualnego wykorzystania w przyszłości. UWAGA: kuchenka może być bardzo niebezpieczna w przypadku nieprawidłowego użytkowania. Stosować wyłącznie w dobrze wentylowanych pomieszczeniach.

Kuchenka turystyczna Blade Fastboil MK II przeznaczona jest na paliwo propan-butan na jednorazowe wkłady z bezpośrednim nadciśnieniem mieszaniny propanu i butanu. Do pracy tego piecyka przeznaczone są wkłady zawierające gaz płynny propan-butan pod stałym ciśnieniem w proporcji 30:70 PB. Wkład musi być wyprodukowany zgodnie z normą EN 417 i wyposażony w zawór samouszczelniający z gwintem przyłączeniowym 7/16”. Wkłady są jednorazowe, nie można ich ponownie napełniać.

Parametry techniczne:
- Nadciśnienie przyłącza paliwa: 0 - 7000 mbar
- Średnica dyszy: 0,22 mm
- Nominalne natężenie przepływu: 1,0 kW (72,8 g/h)
- Uszczelka: 8 x 1 mm - pierścień wewnętrzny

Przed użyciem:
1. Podłączenie pieca do wkładu Do obsługi tego pieca przeznaczone są wkłady wykonane zgodnie z normą EN 417, wyposażone w zawór samouszczelniający z gwintem przyłączeniowym 7/16”. Przed podłączeniem pieca do wkładu należy upewnić się, że uszczelka „O” jest w idealnym stanie. Jeśli ta część wykazuje oznaki zużycia, należy ją wymienić. Jest to wymiar 8x1. Użyj ostrego przedmiotu, aby usunąć zużytą uszczelkę i tępego przedmiotu o odpowiednich wymiarach, aby założyć nową uszczelkę. Sprawdź, czy zawór sterujący kuchenki jest całkowicie zamknięty – obróć w prawo, aby zamknąć. Podłączenie wkładu do kuchenki możliwe jest wyłącznie na zewnątrz, z dala od ludzi i źródeł zapłonu tj. otwarty ogień, porażenie prądem itp. Po podłączeniu szybkowaru do wkładu należy przynajmniej po zapachu upewnić się, że instalacja ta jest idealnie szczelna. Nigdy nie rób tego przy otwartym ogniu. Jeśli po montażu system wykazuje oznaki wycieku, należy go zdemontować i ponownie sprawdzić uszczelki. Jeżeli nie jesteś w stanie usunąć wady, rozbierz piec i nie używaj go! Nie zapalaj go ani nie zbliżaj się do otwartego ognia lub innego źródła zapłonu. Zarówno szybkowar, jak i wkład wyposażone są w prawy gwint umożliwiający wzajemne połączenie. Podczas zakładania pieca na wkład należy zachować szczególną ostrożność, aby nie krzyżować się z gwintami (tzw. „nakręcanie gwintu”), w przeciwnym razie piec ulegnie zniszczeniu na skutek niewłaściwej obsługi. Piec wyposażony jest w podwójną uszczelkę, dzięki czemu przy podłączeniu do wkładu zazwyczaj nie dochodzi do wycieku gazu. Natomiast przy dokręceniu naboju słychać słaby syk gazu po otwarciu zaworu bombowego za pomocą kołka otwierającego. Kolejny obrót osadzi uszczelkę na wkładzie i zapewni szczelność układu. Dalsze gwałtowne, niepotrzebne dokręcanie prowadzi do szybkiego zużycia uszczelki lub aby zniszczyć wątek kuchenki! Okazjonalne lekkie posmarowanie nici kuchenki wazeliną znacząco wydłuży jej żywotność.

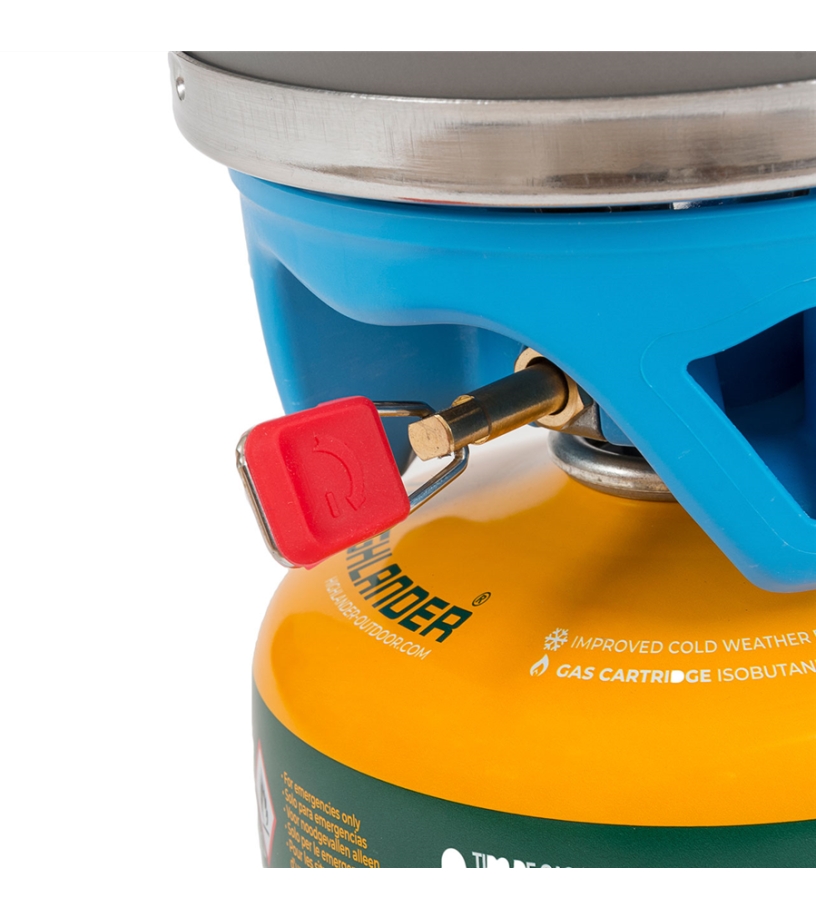

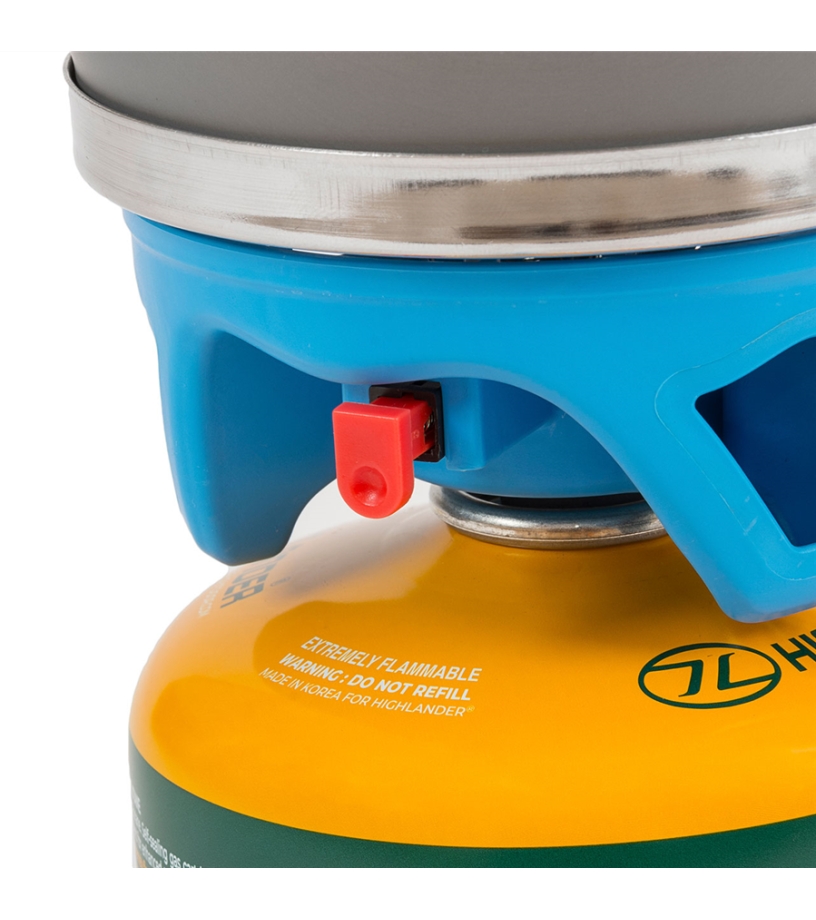

2. Rozpalanie i działanie Zabezpieczyć piec z wkładem w pozycji pionowej. Rozłóż wsporniki kontenera. Przekręć korek gazu w lewo, aby otworzyć dopływ gazu i naciśnij czerwony przycisk, aby zapalić płomień (jeśli to nie pomoże, użyj zapałek lub zapalniczki). Rozpalając płomień, otwórz gaz na pełną moc. Jeżeli wkład przez dłuższy czas stał w chłodzie i spoczynku, przed użyciem należy go dokładnie wstrząsnąć, w przeciwnym razie płomień „zgaśnie” po zapaleniu pieca przez około minutę. Jeśli przed zapaleniem płomienia postawi się na kuchence naczynie do gotowania, zjawisko to prawie nie występuje. W przypadku korzystania z całkowicie nowego wkładu, który był przez długi czas wystawiony na działanie ciepła, po zapaleniu pieca może wybuchnąć masywny żółtawy płomień. Natychmiast zamknij zawór sterujący na minimum, aż płomień zgaśnie. Zjawisko to z pewnością wystąpi, jeśli kuchenka kasetowa będzie mocno przechylona. Unikaj zagotowania płynu z naczynia do gotowania podczas pracy, w przeciwnym razie ulegnie on uszkodzeniu lub całkowitemu zniszczeniu, podobnie jak kuchenka. Nie pozostawiaj kuchenki bez nadzoru podczas pracy. Podczas obsługi pieca należy zachować bezpieczną odległość od materiałów łatwopalnych – co najmniej 0,5 m. Nie stawiać na piecu przedmiotów łatwopalnych. Jeżeli masz wątpliwości co do prawidłowego działania produktu, nie używaj go i skontaktuj się ze sprzedawcą lub serwisem.
3. Zakończenie pracy Zakończenie pracy następuje poprzez dokręcenie zaworu sterującego w prawo, aż do zgaśnięcia płomienia. Szybkowar można następnie odłączyć od wkładu poprzez odkręcenie. Z reguły czynność tę należy wykonywać dopiero po całkowitym ostygnięciu szybkowaru. W żadnym wypadku nie wolno wyjmować pieca z wkładu
4. Ostrzeżenie dotyczące sytuacji awaryjnych Jeżeli płomień wydostaje się poza aktywną część palnika, należy natychmiast zamknąć zawór regulacyjny i lekko dokręcić szybkowar bombowy. Jeśli płomień nadal się pojawia, zgaś go strumieniem wody, którą zwykle masz przygotowaną do podgrzania. Jeśli płomienia nie da się ugasić, wyrzuć go lub kopnij kuchenkę i wkład w bezpieczne miejsce. Należy uważać, aby nikt nie zbliżał się do kuchenki na odległość mniejszą niż 20 m, aż do wypalenia się gazu. Nie używać później kuchenki!
5. Ważne uwagi Uwaga: Podczas pracy tego urządzenia zużywane jest powietrze (tlen) i wytwarzany jest dwutlenek węgla. Nie zapalaj ani nie używaj tego urządzenia w niewentylowanych pomieszczeniach, pomieszczeniach, namiotach lub pojazdach. Używanie pieca do ogrzewania zamkniętej przestrzeni zagraża życiu - subtelne zatrucie tlenkiem węgla! Piec może obsługiwać wyłącznie osoba dorosła zgodnie z niniejszą instrukcją, nie powierzaj obsługi dzieciom! Podczas pracy piec musi być ustawiony w stabilnej pozycji i znajdować się pod stałym nadzorem. Nie używaj dwóch lub więcej pieców obok siebie do ogrzewania jednego pojemnika. Używaj wyłącznie pojemników, które są odpowiednio duże i ciężkie. Nie używaj kuchenki do celów innych niż podgrzewanie potraw i napojów w pojemniku. Aktywne części pieca - palnik, wsporniki pojemników lub zawietrznej - są w trakcie pracy i około 10 min. potem gorące, więc nie dotykaj ich w tym momencie! Nigdy nie używaj kuchenki, która wykazuje oznaki uszkodzenia lub ma wadliwą lub zużytą uszczelkę. Obchodź się z piecem ostrożnie, chroń go przed upadkiem na ziemię i uszkodzeniem. Nie dokonuj żadnych modyfikacji pieca.
6. Demontaż, czyszczenie i montaż pieca Piec składa się z dwóch głównych części: korpusu zaworu i palnika, które są połączone ze sobą gwintem i uszczelnione pierścieniem „O”. W celu oczyszczenia dyszy konieczny jest demontaż tych części. Nawet niewielkie zatkanie gwałtownie zmniejsza wydajność pieca. Do czyszczenia nie używaj igieł i szpilek, gdyż może to spowodować uszkodzenie dyszy i może złamać końcówkę igły w dyszy, a tym samym zniszczyć piec. Do oczyszczenia często wystarczy podciśnienie wytworzone przez usta lub przedmuch. Możliwe jest również zastosowanie bardzo cienkiego drutu.
7. Przechowywanie i transport Zawsze przechowuj kuchenkę w suchym, nieagresywnym środowisku. Transport w dostarczonej plastikowej skrzynce. Zawsze transportuj szybkowar oddzielnie od wkładu.
8. Naczynie ciśnieniowe z wkładem gazowym Wkład zawiera skroplony, wysoce łatwopalny gaz propan-butan pod stałym ciśnieniem. Postępuj zgodnie z instrukcjami bezpośrednio na wkładzie.
9. Dane techniczne i utylizacja Zagotuj 1 litr wody w ciągu około 1 minuty. Paliwo: propan-butan do 0,8 MPa Maksymalne dopuszczalne obciążenie pieca wraz ze zbiornikiem wraz z zawartością: 3 kg Maksymalna średnica używanego zbiornika: 20 cm. Umieść opakowanie w pojemniku na odpady recyklingowe
10. Warunki gwarancji Produkt objęty jest ustawową gwarancją na okres 24 miesięcy od daty sprzedaży. Zapis ten nie dotyczy produktów uszkodzonych na skutek przemocy, niewłaściwego obchodzenia się lub nieprofesjonalnej naprawy.

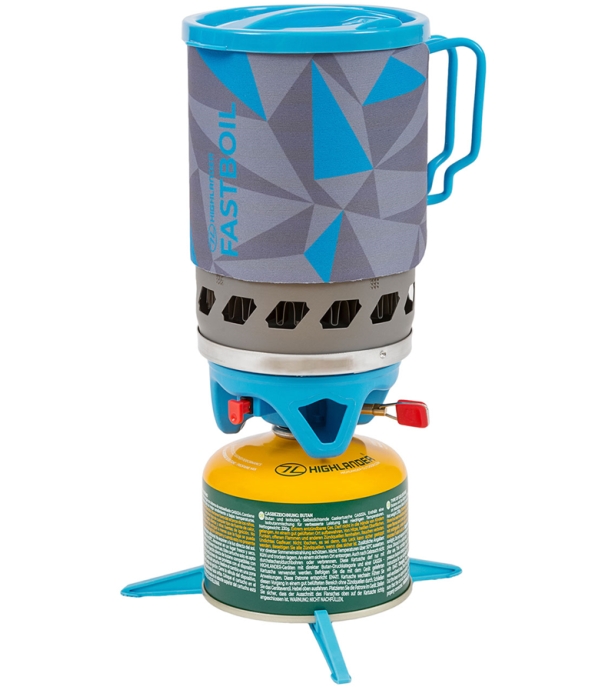

11. Montaż kuchenki z garnkiem Umieścić kuchenkę na płaskiej i stabilnej powierzchni. Dla lepszej stabilności zalecamy użycie plastikowego statywu do wkładu (patrz rysunek 1 w wersji angielskiej). Garnek postaw na kuchence dopiero po rozpaleniu płomienia. Ogień powinien być niewielki, a garnek wypełniony przynajmniej niewielką ilością wody lub jedzenia do podgrzania. Postaw garnek na kuchence w miejscu, gdzie na garnku znajdują się małe szpilki i wygięta strzałka. Po zamontowaniu zabezpieczyć pojemnik obracając go w prawo. Upewnij się, że pojemnik dobrze pasuje do kuchenki. Napełnij garnek maksymalnie do 750 ml, aby zapobiec przesypywaniu się potrawy podczas gotowania. Do przenoszenia w trakcie i po gotowaniu należy używać uchwytów znajdujących się na pojemniku lub plastikowej krawędzi szybkowaru. Inne części są bardzo gorące! Przed zdjęciem garnka z kuchenki należy zgasić płomień przekręcając pokrywkę maksymalnie w prawo. Przed przechowywaniem zestawu upewnij się, że wszystkie części są chłodne. Garnek wykonany jest z aluminium z powłoką nieprzywierającą. Chronić przed zarysowaniem. Używaj wyłącznie plastikowych, teflonowych lub innych sztućców, które nie porysują pojemnika! Nie używaj do gotowania innego pojemnika niż dołączony do zestawu!

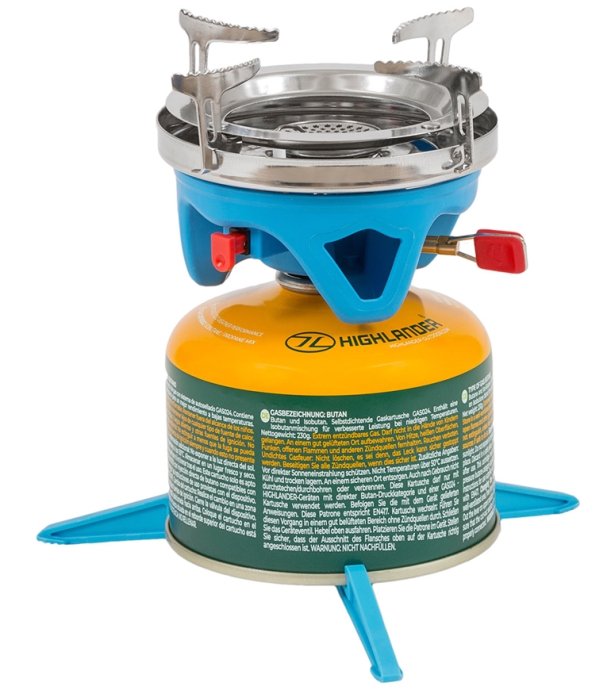

12. Opis rysunków (patrz wersja angielska) Zdjęcie 1: części zestawu 1. Uchwyt 2. Garnek 3. Osłona neoprenowa 4. Uchwyty 5. Kratka grzewcza 6. Zapalnik piezoelektryczny 7. Nabój gazowy 8. Korek gazowy 9. Palnik kuchenki 10. Trójnóg stabilizujący Rysunek 2: Części pieca 1. Palnik 2. Zapalarka piezoelektryczna 3. Korek gazowy 4. Pierścień do mocowania garnków

Producent:

Highlander
Okres gwarancji: 24 miesięcy
